OUTILLAGES POUR L'AERONAUTIQUE
Quelques exemples de réalisation
![Stacks Image 240](files/stacks-image-f91b924.jpg)

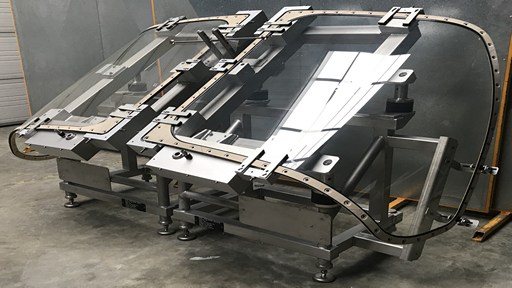

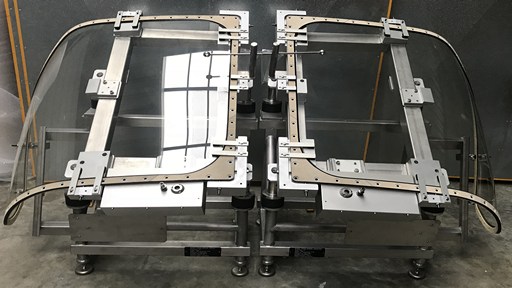

banc d'essais de pare-brise
Supports permettant de monter des pare-brises et moto-convertisseur d'hélicoptère afin de réaliser des essais de fonctionnement, d'endurance, de consommation électrique ...
Supports permettant de monter des pare-brises et moto-convertisseur d'hélicoptère afin de réaliser des essais de fonctionnement, d'endurance, de consommation électrique ...
![Stacks Image 253](files/stacks-image-e550248.jpg)
![Stacks Image 265](files/stacks-image-105ae4f.jpg)

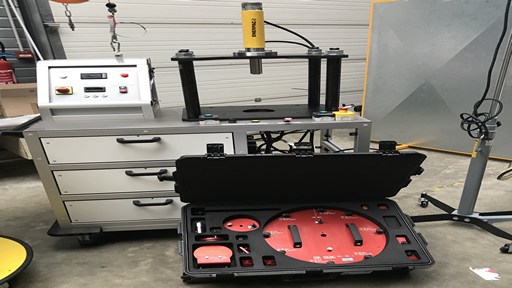

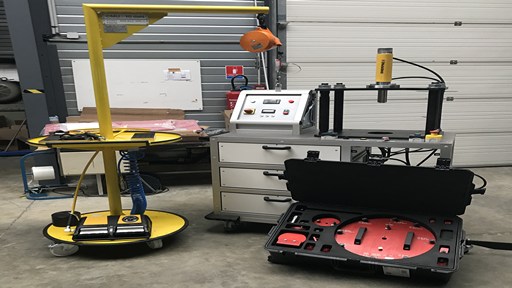

Lot d'outillages : Presse de montage Roulements, Kit d'obturateurs et Sertisseuse.
![Stacks Image 263](files/stacks-image-d9b8445.jpg)
![Stacks Image 273](files/stacks-image-bbcdf13.jpg)

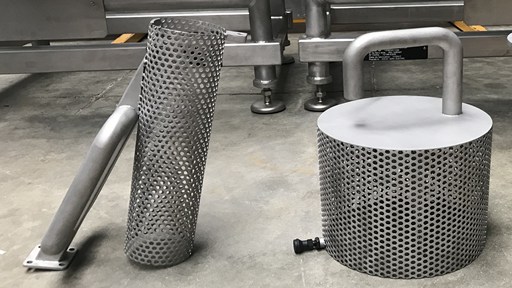

Sertisseuse (Montage de douilles sur vis calibrée), diffuseurs d'air chaud (pour montages de frettage)
![Stacks Image 195](files/stacks-image-0a62f25.png)

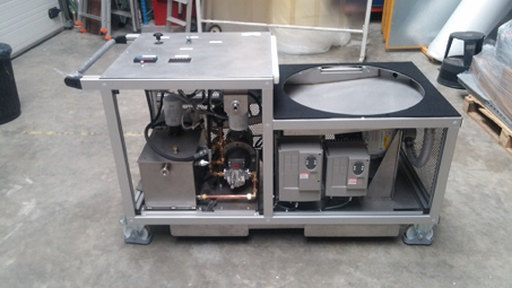

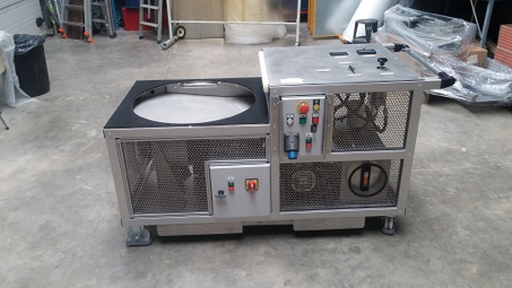

banc a huile
Ce banc est destiné à mesurer des débits et des pressions pour le contrôle des paliers 1 et 2 de moteur. Il sert également à faire des tests d’étanchéité et des contrôles de tirs de gicleurs.
Ce banc est destiné à mesurer des débits et des pressions pour le contrôle des paliers 1 et 2 de moteur. Il sert également à faire des tests d’étanchéité et des contrôles de tirs de gicleurs.
![Stacks Image 197](files/stacks-image-2535083.png)
![Stacks Image 205](files/stacks-image-40725ad.png)

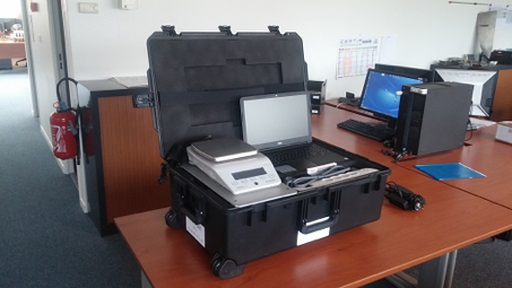

Mallette Blade Plot pour Air France Industrie
Cet équipement est prévu pour transporter tout le matériel nécessaire au remplacement d'ailettes d'un moteur d'avion. Les aubes démontées et celles de remplacement sont pesées et un programme permet la meilleure répartition afin de s'affranchir d'un équilibrage
Cet équipement est prévu pour transporter tout le matériel nécessaire au remplacement d'ailettes d'un moteur d'avion. Les aubes démontées et celles de remplacement sont pesées et un programme permet la meilleure répartition afin de s'affranchir d'un équilibrage
![Stacks Image 51](files/stacks-image-ae28dec.jpg)

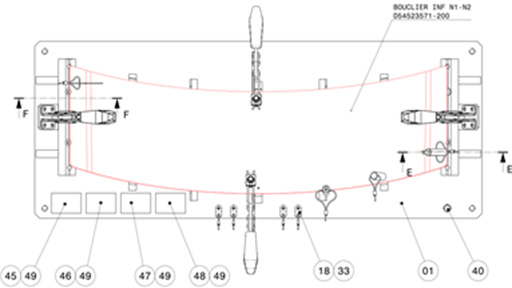

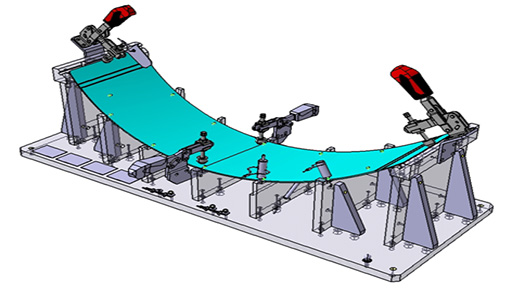

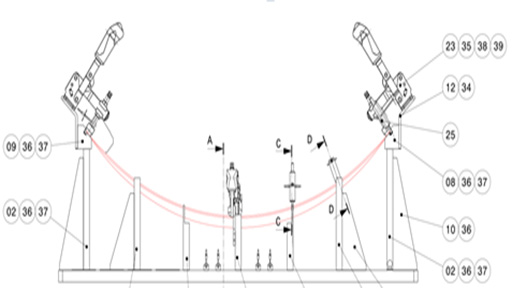

Maquette de contrôle APF NEO A320
Client : ACB FORMPROD
Programme : NEO A320
Description : Contrôle de détourages, formes et soyages de pièces formées ou embouties
![Stacks Image 167](files/stacks-image-e7bdeee.jpg)
![Stacks Image 169](files/stacks-image-0e3a32d.jpg)
![Stacks Image 80](files/stacks-image-db8da6e.jpg)

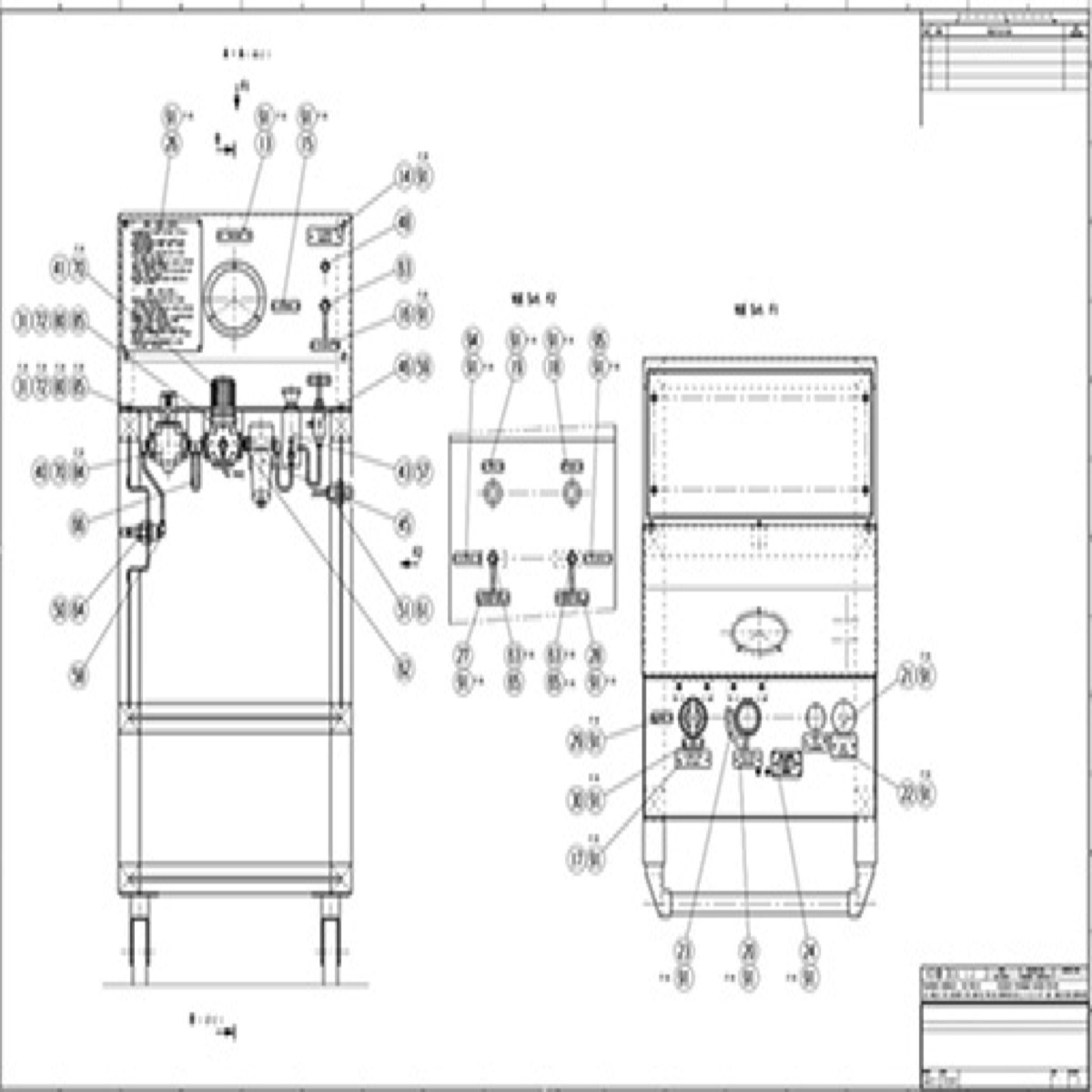

Banc à air pour vérins
Client : SAFRAN
Programme : GE90 - 90 & 115 lbs
Description : Réglage de la cinématique V.B.V
Client : SAFRAN
Programme : GE90 - 90 & 115 lbs
Description : Réglage de la cinématique V.B.V
![Stacks Image 84](files/stacks-image-3196657-1200x1200.jpg)
![Stacks Image 92](files/stacks-image-f6b8c7c-1200x1200.jpg)

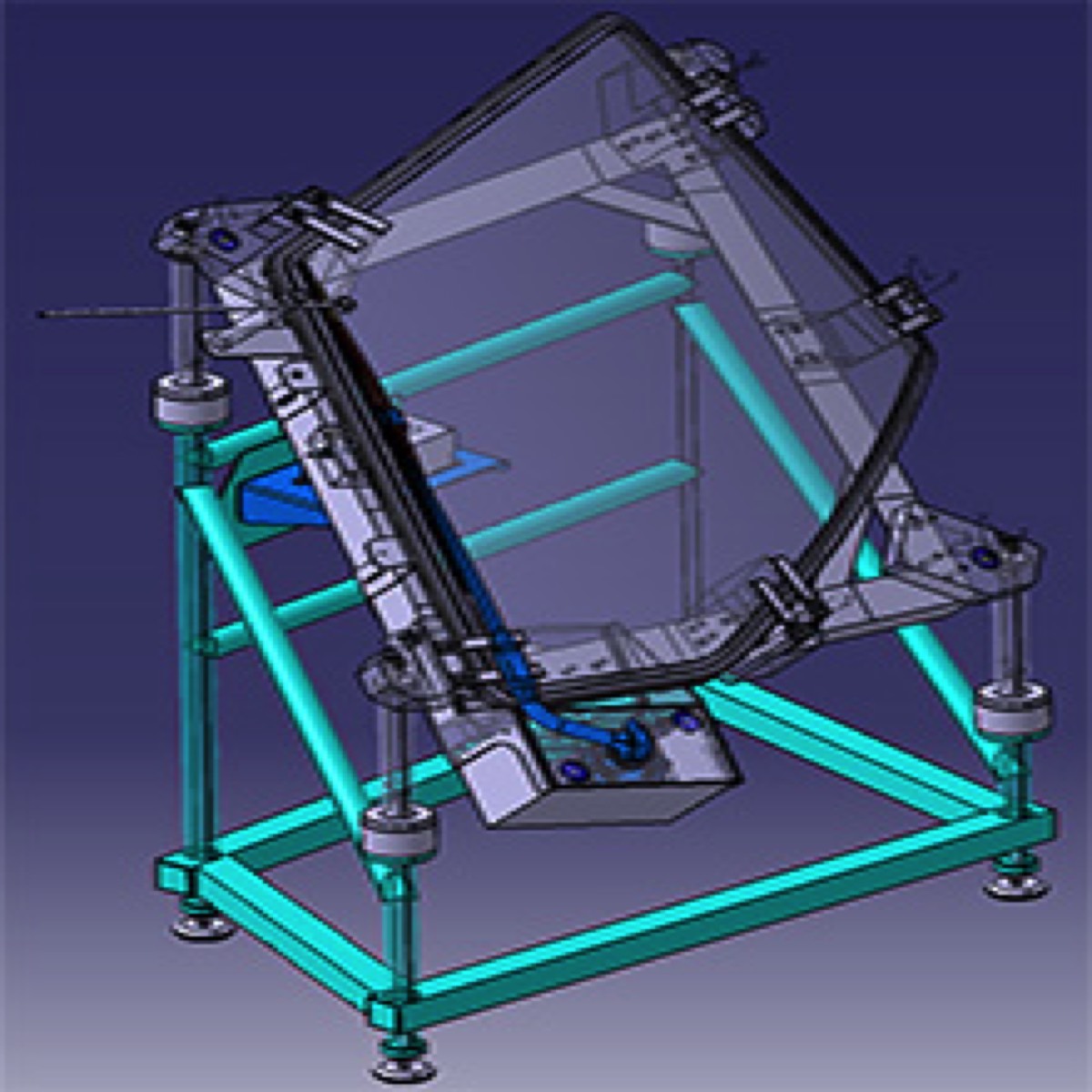

Banc Pare-brise MC21
Client : ZODIAC ELECTRICAL SYSTEMS
Programme : MC21
Description : Bâti de maintien de pare-brises pour essais des essui-glaces et moto-convertisseurs
Client : ZODIAC ELECTRICAL SYSTEMS
Programme : MC21
Description : Bâti de maintien de pare-brises pour essais des essui-glaces et moto-convertisseurs
![Stacks Image 98](files/stacks-image-3d734f3-1200x1200.jpg)
![Stacks Image 100](files/stacks-image-42cd1f0.jpg)
Description : Contrôle du positionnement du Pare-brise sur le banc par Tracker Laser
![Stacks Image 106](files/stacks-image-7110f71.jpg)
![Stacks Image 110](files/stacks-image-87cddf7.jpg)
Cabine d’essais Banc Pare-brises
Client : ZODIAC ELECTRICAL SYSTEMS
Programme : Tous pare-brises
Description : Cabine pour essais par jets d’eaux pour bancs pare-brises: Régulation Débit / Pression du fluide
Client : ZODIAC ELECTRICAL SYSTEMS
Programme : Tous pare-brises
Description : Cabine pour essais par jets d’eaux pour bancs pare-brises: Régulation Débit / Pression du fluide
![Stacks Image 116](files/stacks-image-f3ad11c.jpg)
![Stacks Image 131](files/stacks-image-aa63fb7.jpg)

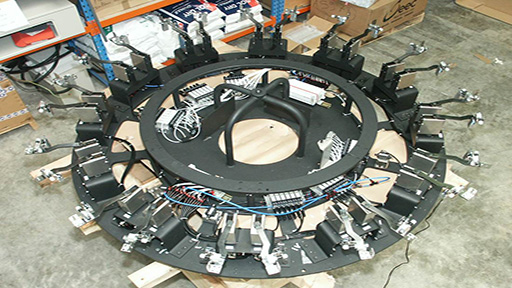

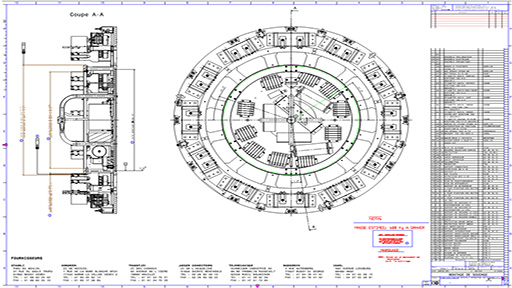

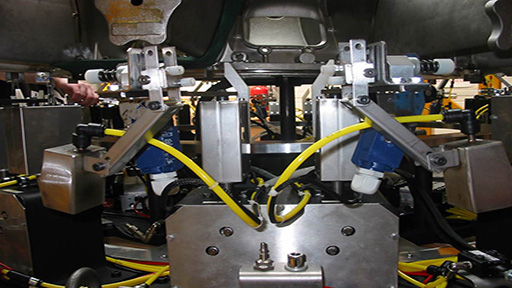

Montage de soudage carter intermédiaire
Client : SAFRAN
Programme : CFM56 - 7B
Description : Protection à l’argon – Pneumatique / Electrique / Automatisme
Client : SAFRAN
Programme : CFM56 - 7B
Description : Protection à l’argon – Pneumatique / Electrique / Automatisme
![Stacks Image 137](files/stacks-image-f5b2357.jpg)
![Stacks Image 139](files/stacks-image-906bf5c.jpg)
![Stacks Image 141](files/stacks-image-2c3a291.jpg)

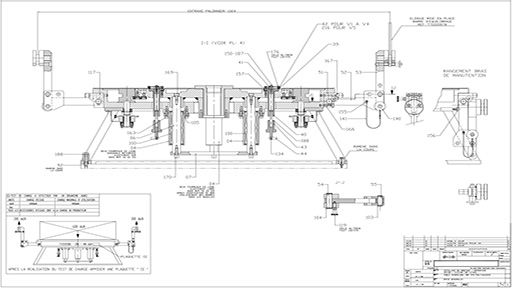

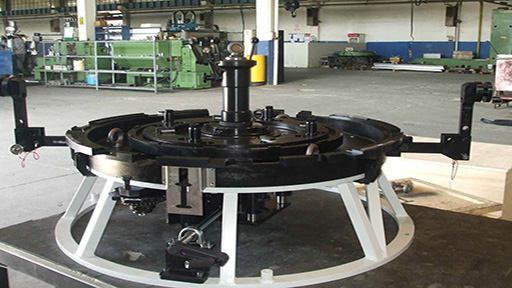

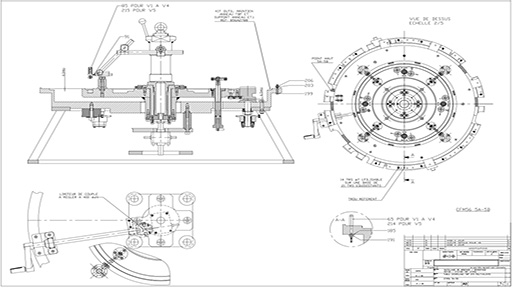

Table d’empilage polyvalente turbine BP
Client : AIR FRANCE INDUSTRIE
Programme : Famille CFM56
Description : Table de Montage et démontage de la Turbine Basse Pression Moteur tous CFM
Client : AIR FRANCE INDUSTRIE
Programme : Famille CFM56
Description : Table de Montage et démontage de la Turbine Basse Pression Moteur tous CFM
![Stacks Image 175](files/stacks-image-5f6212c.jpg)
![Stacks Image 177](files/stacks-image-7feb04b.jpg)
![Stacks Image 179](files/stacks-image-a213f8a.jpg)

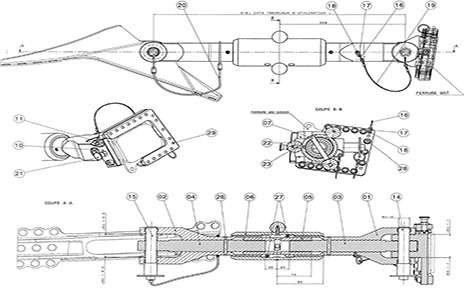

Hold Open Strut
Client : SAFRAN
Programme : A350
Description : Maintien des demi inverseurs durant la phase de dépose moteur
Client : SAFRAN
Programme : A350
Description : Maintien des demi inverseurs durant la phase de dépose moteur
![Stacks Image 155](files/stacks-image-041f290.jpg)
![Stacks Image 181](files/stacks-image-0d2a347.jpg)
![Stacks Image 157](files/stacks-image-f078f6a.jpg)

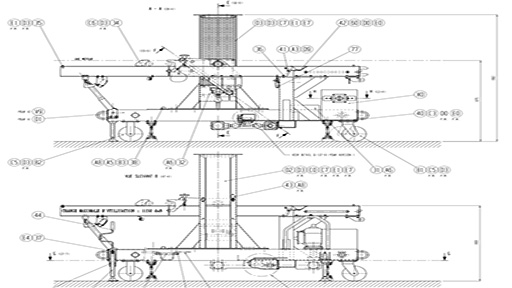

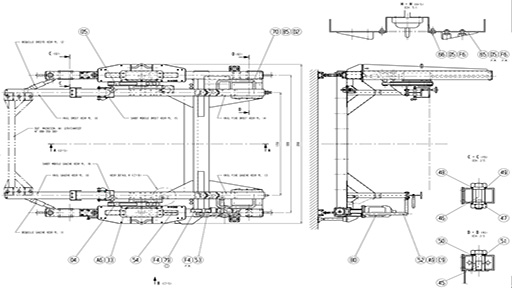

Bâti de Maintenance Nu
Client : SAFRAN
Programme : M88 - 2
Description : Etude seule :
- Refonte du dossier en DAO
- Assistance et mise en conformité C.E.
- Calculs Résistance des Matériaux
Client : SAFRAN
Programme : M88 - 2
Description : Etude seule :
- Refonte du dossier en DAO
- Assistance et mise en conformité C.E.
- Calculs Résistance des Matériaux
![Stacks Image 163](files/stacks-image-6f3498a.jpg)
![Stacks Image 165](files/stacks-image-882b5e8.jpg)
![Stacks Image 209](files/stacks-image-77cf132.png)

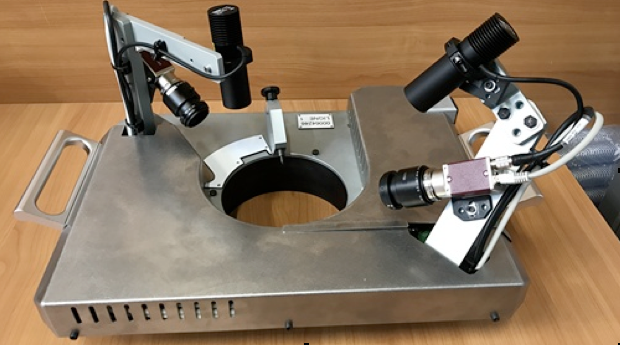

Outillages de Capture Numérique.
C.E.R.T.I.A. a participé à l'étude et la réalisation d'outillages de Capture Numérique en partenariat avec Safran et R & D Vision.
Ces outillages sont destinés à relever et mesurer les empreintes d'appui des pignons sphéro-coniques.
C.E.R.T.I.A. a participé à l'étude et la réalisation d'outillages de Capture Numérique en partenariat avec Safran et R & D Vision.
Ces outillages sont destinés à relever et mesurer les empreintes d'appui des pignons sphéro-coniques.
